无线 HDMI 分配器方案 — 1 对 2 / 4 / 8 无线分屏

用无线替代分配器 + 长线:一台发射端把画面同步分发给多块屏,屏幕之间不会错位,布线成本直接砍掉。

无线 HDMI 分配器

方案优势

  • 1 对 2 / 1 对 4(单通道)、1 对 8(双通道)三档可选
  • 同源下发,所有接收端画面同步,不会各屏错位
  • 接收端体积小,便于隐藏安装或内置到显示器
  • 免施工,改造场景不用重新开槽走线
索取方案与报价 📱 138-2353-7969
CHIPSET OPTIONS

可选芯片组合

按需求直接对号入座;括号内为炬力官方标称参数。

1 对 2 / 1 对 4 · 1080P60

AM8360D + AM9421 → AM8268H + AM9421

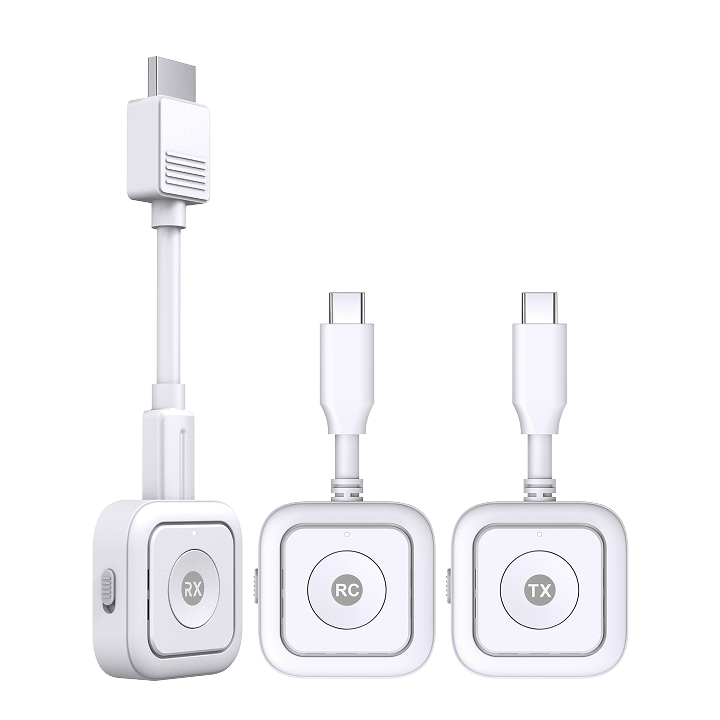

单通道最多 4 个接收端 / 50ms / 参考设计:Mini Pocket

1 对 8 · 1080P60

双通道 AM8360D + AM9421 → AM8268H + AM9421

双通道叠加最多 8 个接收端 / 同源同步 / 参考设计:Omni Tetra

1 对 4 · 穿墙场景

AM8360D + AM9422 → AM8268H + AM9422

穿墙模组 / 跨房间分发 / 最多 4 个接收端

多对多 · 网线方案

AM8270 → AM8270

百兆网线 / 多对多与一对多 / 需要过交换机时选用

APPLICATIONS

适用场景

门店多屏陈列

教室同步分发

酒吧与餐厅

展厅与博物馆

常见问题

单通道建议不超过 4 个接收端;要 8 个请用双通道架构,把负载分摊到两条链路,稳定性更好。
建议同一批次的接收端配套使用,固件版本一致时同步性和稳定性最好。

相关方案

选型没头绪?把需求丢给未领工程师

描述你的应用场景、分辨率、距离与预算,我们 24 小时内给出芯片组合建议、参考设计与报价。
