远距离无线视频传输方案 — 穿墙、500m 到 5km+ 工程级

「隔一堵墙就掉」和「几百米外要传图」是两个完全不同的问题,解法也不同:一个是模组穿透力,一个是功率与天线增益。这里按距离分档给方案。

远距离传输

方案优势

  • AM9422 穿墙模组 + 2T2R,隔墙场景稳定性显著优于标准模组
  • 公里级图传用高功率模组 + 高增益定向天线,1–5km 视距
  • 1080P60 + 50ms,远距离也保证画面可用性

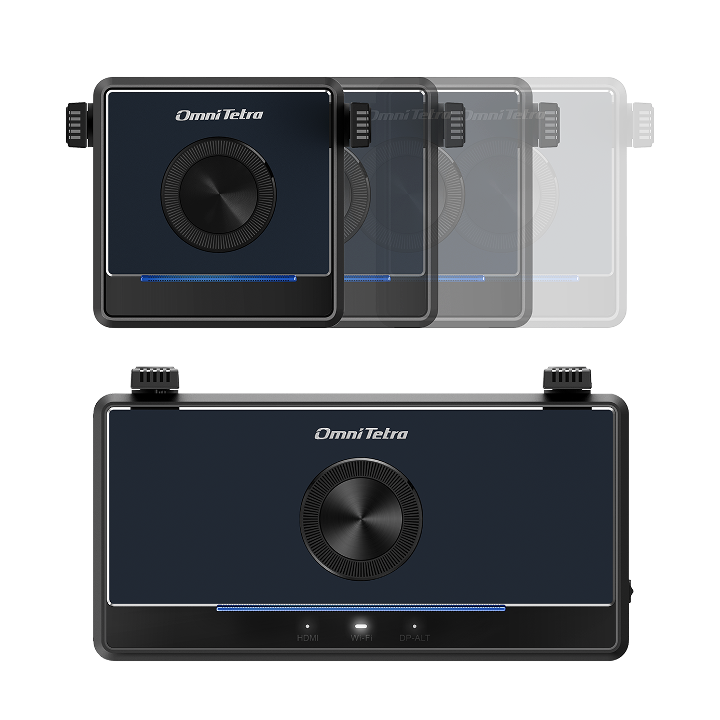

  • AM8268H 侧保留一对多能力,多点接收不需要额外设备
索取方案与报价 📱 138-2353-7969
CHIPSET OPTIONS

可选芯片组合

按需求直接对号入座;括号内为炬力官方标称参数。

穿墙 · 1080P60(2T2R)

AM8360D + AM9422 → AM8268D / AM8268H + AM9422

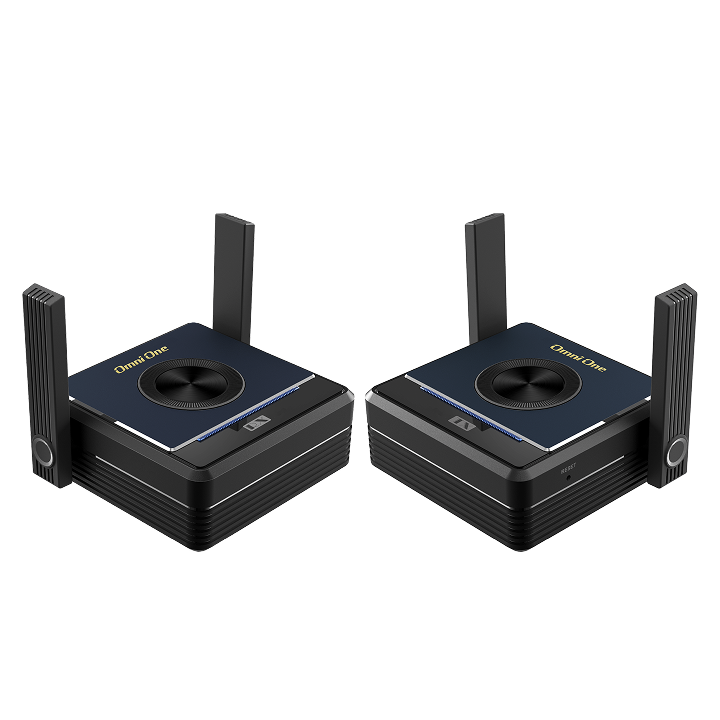

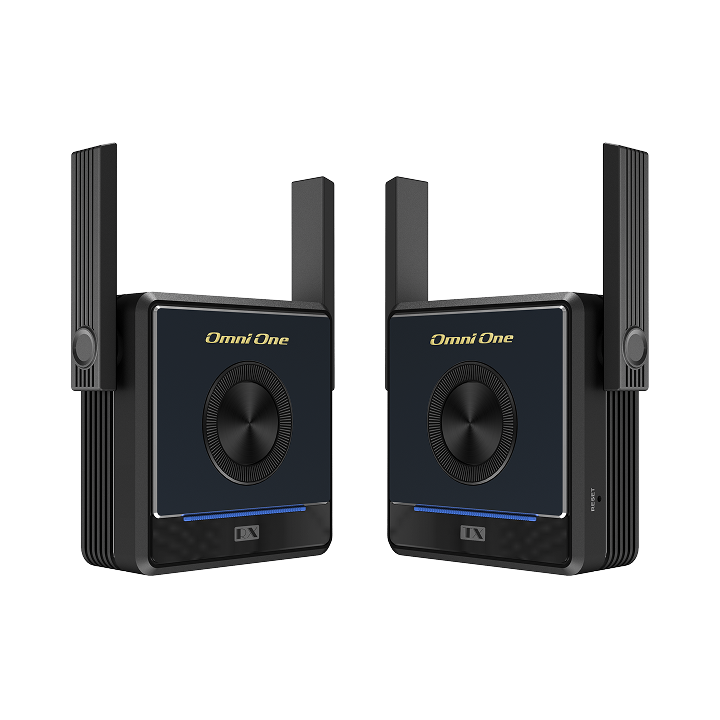

隔墙可用 / 最多 4 个接收端 / 参考设计:Omni One

中距离 · 1080P60 WiFi6

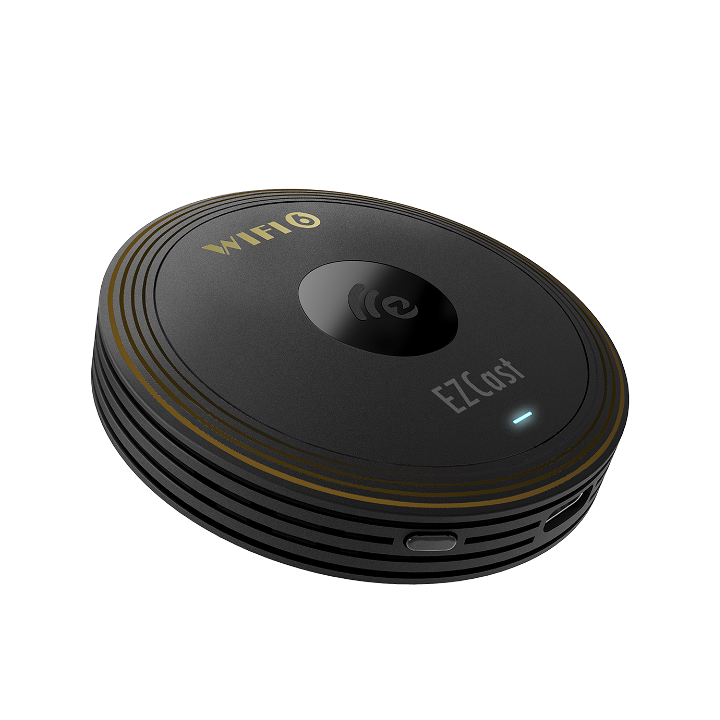

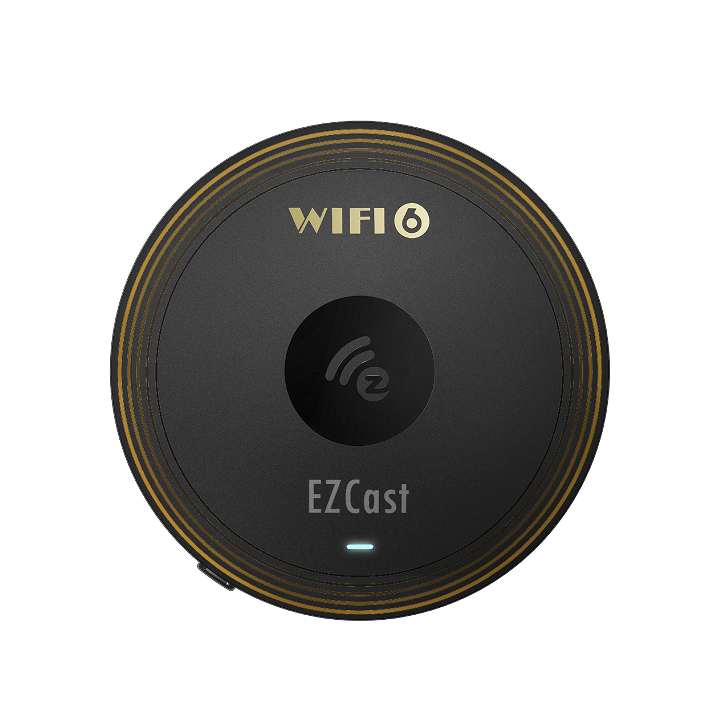

AM8270 + 8822 / 8852 → AM8270 + 8822 / 8852

WiFi6 / 外置 DDR / 支持 KVM 与 IR 回控 / 百兆到两百米级

公里级 · 1080P60 图传

AM8360D + AM8268H(高功率模组)

1km – 5km 视距 / 50ms / 高增益定向天线 / 参考设计:CamSpire

工程级 · 有线替代

AM8370 / AM8371 / AM8372 + 8211F

网线或光纤延长,无损无延时,最长距离远超无线方案

APPLICATIONS

适用场景

大型场馆与体育馆

户外赛事与转播

安防与巡检

工业与工地现场

常见问题

不能。公里级依赖视距(LOS),遮挡会带来严重衰减。需要跨楼、跨房间且要求无损时,走 HDMI over IP(网线/光纤)比硬穿无线更可靠。
常规 WiFi 频段(2.4G / 5G)在法规功率限值内不需要额外许可。高功率长距离设备若超出限值,需按当地无线电管理规定处理,具体我们会在方案阶段提示。

相关方案

选型没头绪?把需求丢给未领工程师

描述你的应用场景、分辨率、距离与预算,我们 24 小时内给出芯片组合建议、参考设计与报价。
